Giới thiệu về Máng Cáp

Máng cáp (cable trunking hay cable tray) là một hệ thống hỗ trợ để đi dây cáp điện và dây tín hiệu trong các công trình công nghiệp, thương mại và dân dụng. Hệ thống máng cáp không chỉ bảo vệ dây cáp khỏi các tác động môi trường mà còn giúp sắp xếp các dây dẫn một cách gọn gàng, dễ dàng kiểm tra và bảo trì. Bài viết này sẽ đi sâu vào các khía cạnh kỹ thuật, ứng dụng và lợi ích của hệ thống máng cáp.

Cấu Tạo Của Máng Cáp

Máng cáp thường được làm từ các vật liệu như thép, nhôm hoặc nhựa. Cấu tạo cơ bản của một hệ thống máng cáp bao gồm:
Thân máng cáp: Là phần chính, được thiết kế để chứa và bảo vệ dây cáp.
Nắp đậy: Bảo vệ dây cáp bên trong khỏi bụi, nước và các tác động cơ học.
Phụ kiện kèm theo: Bao gồm các đầu nối, giá đỡ, khớp nối, gốc nối và các phụ kiện khác để lắp đặt và kết nối các đoạn máng cáp với nhau.
Phân Loại Máng Cáp
Máng cáp được phân loại dựa trên hình dạng, vật liệu và mục đích sử dụng. Một số loại máng cáp phổ biến bao gồm:

Theo Hình Dạng

Máng cáp thẳng: Loại máng cáp thông dụng nhất, dùng để dẫn cáp theo đường thẳng.
Máng cáp uốn cong: Được sử dụng để thay đổi hướng của dây cáp.
Máng cáp chữ T, chữ L, chữ X: Sử dụng để phân chia và kết nối các nhánh cáp.

Theo Vật Liệu

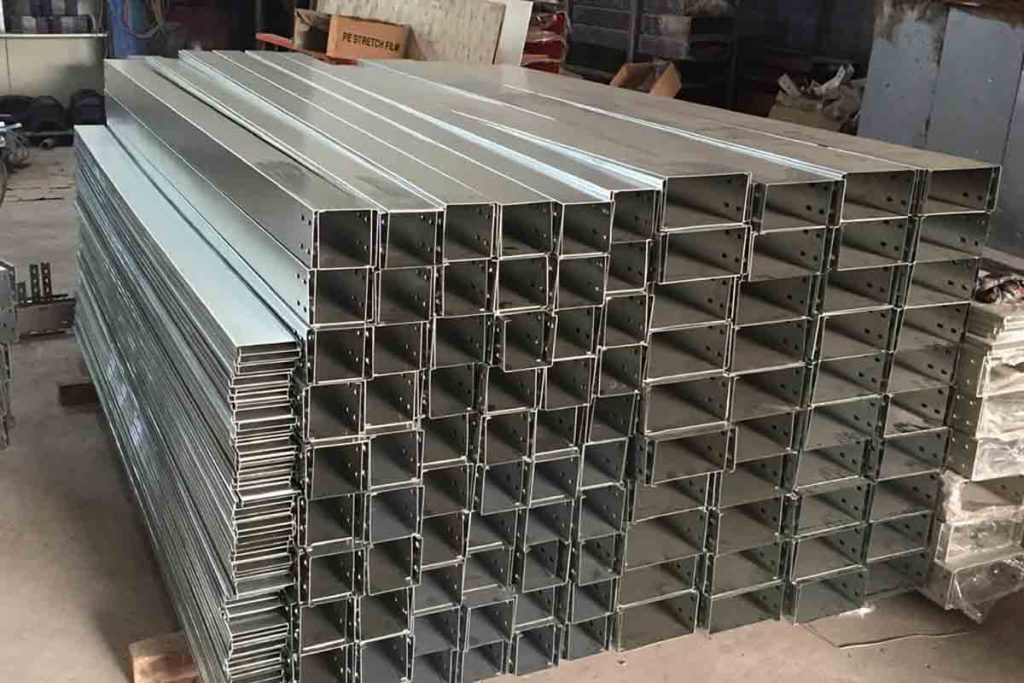

Máng cáp thép: Bền chắc, chịu lực tốt, thường được sơn tĩnh điện hoặc mạ kẽm để chống ăn mòn.
Máng cáp nhôm: Nhẹ, dễ lắp đặt, chống ăn mòn tốt.
Máng cáp nhựa: Nhẹ, dễ lắp đặt, chống ăn mòn và cách điện tốt, thường dùng trong các môi trường không quá khắc nghiệt.

Theo Ứng Dụng

Máng cáp kín: Bảo vệ dây cáp hoàn toàn khỏi các tác động bên ngoài, phù hợp cho các môi trường có nhiều bụi, nước hoặc hóa chất.
Máng cáp hở: Có lỗ thoáng để tản nhiệt, dễ dàng kiểm tra và bảo trì dây cáp bên trong.

Máng cáp 50×50

Việc lựa chọn và lắp đặt máng cáp cần tuân thủ các tiêu chuẩn và quy định nhằm đảm bảo an toàn và hiệu quả. Một số tiêu chuẩn quốc tế và quốc gia liên quan đến hệ thống máng cáp bao gồm:
IEC 61537: Tiêu chuẩn quốc tế cho hệ thống hỗ trợ cáp điện, bao gồm cả máng cáp.
UL 568: Tiêu chuẩn của Mỹ cho các hệ thống thang máng cáp và các phụ kiện.
NEMA VE 1: Tiêu chuẩn của Hiệp hội các nhà sản xuất điện Mỹ cho hệ thống máng cáp.
TCVN 7997-1:2009: Tiêu chuẩn Việt Nam về hệ thống máng cáp.
Quy Trình Lắp Đặt Máng Cáp
– Lắp đặt máng cáp cần tuân theo một quy trình cụ thể để đảm bảo tính an toàn và hiệu quả:

Khảo sát địa điểm lắp đặt: Xác định các yếu tố ảnh hưởng đến việc lắp đặt như không gian, môi trường và yêu cầu kỹ thuật.
Thiết kế hệ thống: Xác định đường đi của máng cáp, vị trí các khớp nối, giá đỡ và các phụ kiện cần thiết.

Chọn vật liệu phù hợp: Dựa trên môi trường sử dụng và yêu cầu kỹ thuật.
Chuẩn bị các công cụ và phụ kiện cần thiết: Như ốc vít, khớp nối, giá đỡ, máy khoan, máy cắt,…

Lắp đặt giá đỡ: Định vị và cố định các giá đỡ trên tường hoặc trần nhà.
Lắp đặt máng cáp: Đặt máng cáp lên giá đỡ và cố định bằng ốc vít hoặc các phụ kiện khác.
Kết nối các đoạn máng cáp: Sử dụng các khớp nối, gốc nối để kết nối các đoạn máng cáp với nhau.
Đặt dây cáp vào máng: Sắp xếp và buộc gọn các dây cáp vào bên trong máng cáp.
Đậy nắp máng cáp: Đảm bảo nắp đậy được cố định chắc chắn để bảo vệ dây cáp bên trong.

Kiểm tra hệ thống: Đảm bảo các khớp nối chắc chắn, không có phần nào bị lỏng lẻo hoặc hư hỏng.
Bảo trì định kỳ: Kiểm tra và vệ sinh máng cáp định kỳ để đảm bảo hệ thống hoạt động ổn định và an toàn.

Máng cáp được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào tính linh hoạt và hiệu quả của nó:

Trong Công Nghiệp

Nhà máy và xí nghiệp: Máng cáp được sử dụng để tổ chức và bảo vệ các dây cáp điện và cáp tín hiệu trong các nhà máy sản xuất.
Trạm biến áp và hệ thống phân phối điện: Bảo vệ và sắp xếp các dây cáp điện trong các trạm biến áp và hệ thống phân phối điện.

Trong Thương Mại

Tòa nhà văn phòng: Máng cáp giúp sắp xếp và bảo vệ hệ thống dây cáp điện và mạng trong các tòa nhà văn phòng.
Trung tâm dữ liệu: Hệ thống máng cáp giúp tổ chức các dây cáp mạng, điện và cáp tín hiệu một cách gọn gàng và dễ quản lý.

Trong Dân Dụng

Công trình dân dụng: Sử dụng máng cáp để bảo vệ và sắp xếp hệ thống điện và mạng trong các công trình dân dụng như nhà ở, chung cư, khu đô thị.

Trong Các Công Trình Đặc Biệt

Hệ thống điều khiển và tự động hóa: Máng cáp được sử dụng để bảo vệ và sắp xếp các dây cáp điều khiển và tự động hóa trong các hệ thống công nghiệp.
Hệ thống an ninh và giám sát: Bảo vệ và sắp xếp các dây cáp của hệ thống camera an ninh và giám sát.
